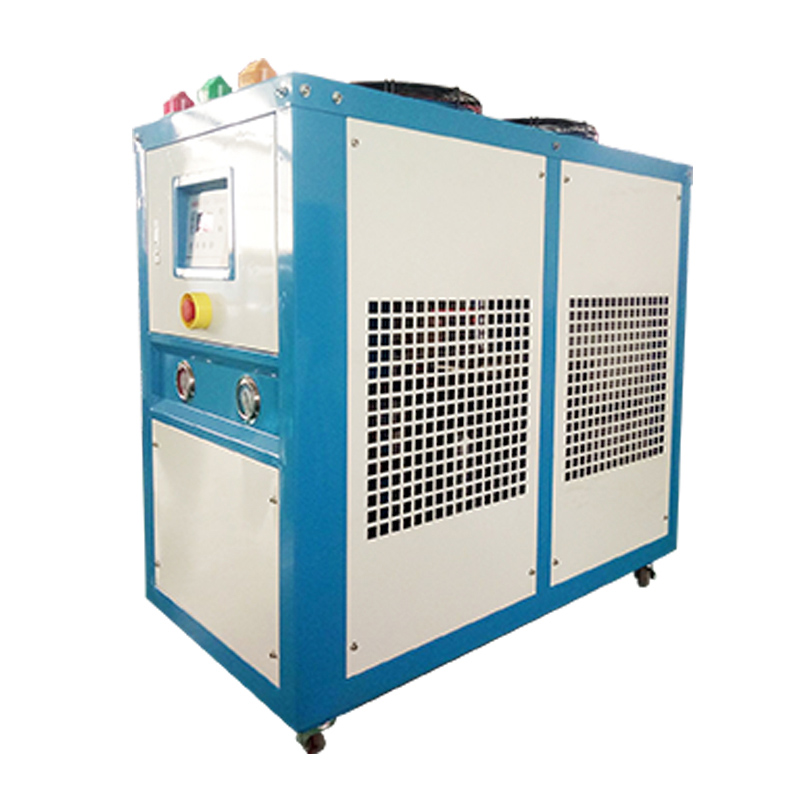

三、风冷箱式工业冷水机组技术参数表
| 型号HLH~ | 03ACS | 05ACS | 08ACS | 10ACS | 12ACS | 15ACS | 20ACS | 25ACS | 30ACS | |
| 制冷量KW | 7.68 | 13.2 | 22.56 | 29.88 | 34.32 | 43.8 | 59.76 | 68.64 | 87.6 | |
| 电源 | 380V-3-50HZ | |||||||||
| 运行控制模式 | 0、100% | 0、50%、100% | ||||||||
| 节流方式 | 毛细管 | 外平衡热力膨胀阀 | ||||||||
| 压缩机功率kw/h | 2.6 | 4.3 | 6.4 | 8.3 | 9.4 | 12 | 16.6 | 18.8 | 24 | |
| 冷冻水泵功率kw/h | 0.37 | 0.37 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | |
| 总功率kw | 3.16 | 4.67 | 7.51 | 10 | 11.5 | 14.6 | 19.3 | 23.3 | 28.4 | |
| 冷冻水 | 温度范围℃ | 5-30℃之间可调 | ||||||||
| 流量L/min | 26 | 45 | 70 | 96 | 110 | 125 | 168 | 215 | 265 | |
| 进出水管径DN | 25 | 40 | 50 | 70 | ||||||
| 风机 | 功率W | 190 | 300 | 360 | 600 | 1000 | 1100 | 1200 | 2000 | 2200 |
| 风量m3/h | 3100 | 6500 | 9000 | 9800 | 16200 | 21000 | 26000 | 32000 | 42000 | |
| 蒸发器 | 水箱内盘铜管 | 壳管式(内螺纹高效铜管) | ||||||||
| 冷凝器 | 铜管串波纹翅片 | |||||||||
| 制冷回路 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | |
| 保护装置 | 逆缺相保护、过流保护、排气温度保护、高低压保护、低温保护、水流保护 | |||||||||
| 不锈钢水箱容积 | 60 | 60 | 120 | 120 | 120 | 180 | 270 | 270 | 270 | |
| 外形尺寸 | 长mm | 900 | 960 | 1320 | 1400 | 1700 | 2000 | 2200 | 170 | 2200 |
| 宽mm | 700 | 750 | 750 | 900 | 900 | 900 | 900 | 1180 | 1180 | |
| 高mm | 950 | 950 | 1250 | 1600 | 1600 | 1700 | 1800 | 1800 | 1800 | |
|

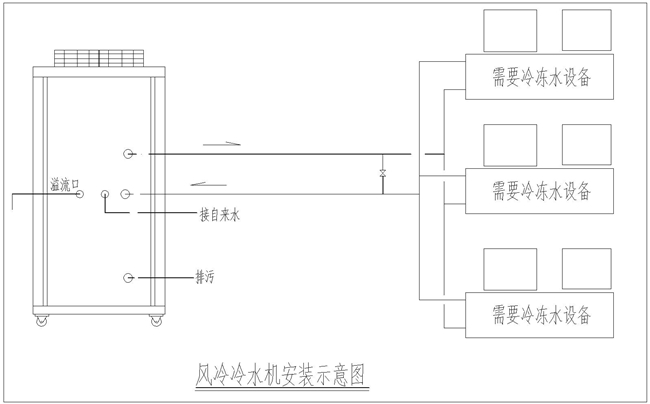

四、风冷箱式工业冷水机组安装示意图
|
